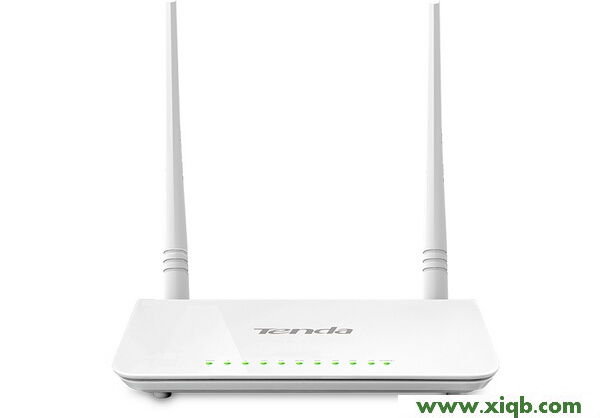

本文介绍了腾达D304无线路由一体机上,设置ADSL拨号(又叫做PPPoE拨号、宽带连接拨号)上网的方法。腾达D304是一款无线路由一体机,具备ADSLModen(猫)和路由器两种设备的功能;当设置ADSL拨号上网时,这是用不到猫的功能,一般是在网线入户的网络环境下使用。

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?



步骤一、设置电脑IP地址




在对腾达D304路由一体机进行设置之前,用户需要先把计算机上的IP地址设置为自动获得;本例用Windows XP为例进行介绍,Windows 7和Windows 8用户请参考文章:电脑动态IP地址设置方法

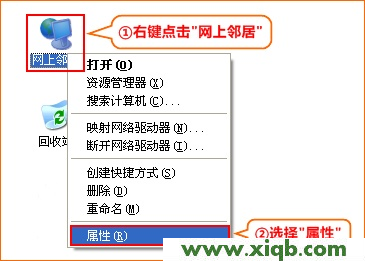

1、右键点击桌面上的“网上邻居”,选择“属性”:

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

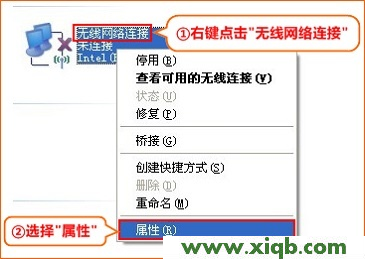

2、右键点击“无线网络连接”,选择“属性”:

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

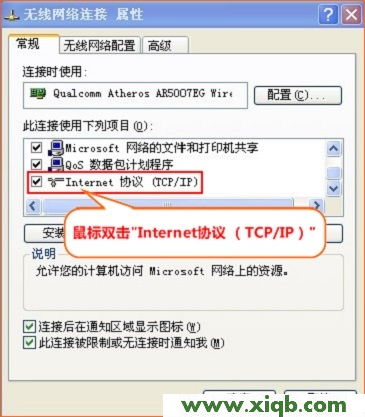

3、双击“Internet 协议(TCP/IP)”:

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

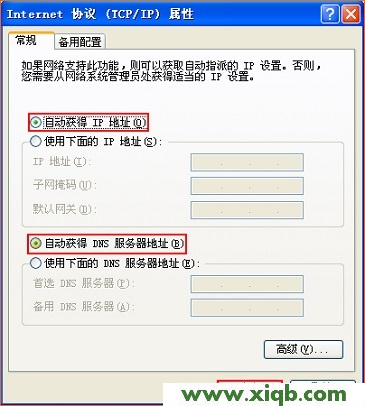

4、选择“自动获得IP地址”,“自动获得DNS服务器地址”“确定” 。

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

步骤二、腾达D304连接

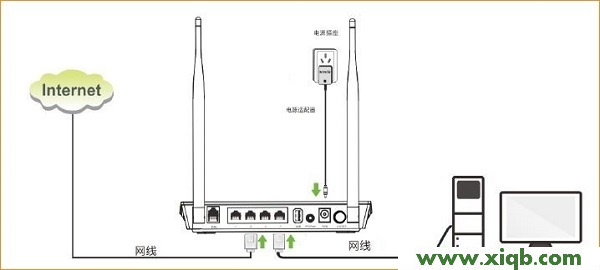

把宽带运营商提供的入户网线连接到腾达D304的1号接口。再准备一根较短的网线,网线一头连接电脑,另一头连接腾达D304上2/3/4口中的任意一个;连接方式如下图所示。

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?



注意问题:腾达D304路由器一体机正常工作状态是指示灯SYS闪烁,1口常亮或闪烁,2/3/4任意接口中与电脑相连的端口常亮或闪烁。

步骤三、ADSL拨号上网设置

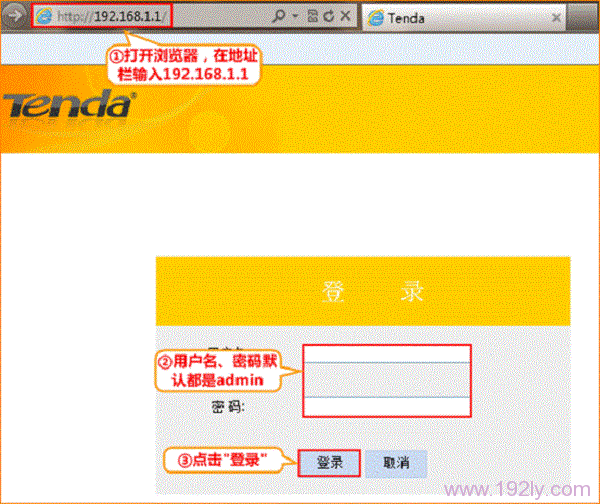

1、登录设置界面:打开浏览器,在浏览器的地址栏中输入192.168.1.1同时按下回车按键;在弹出对话框中输入默认用户名:admin,默认密码:admin——>点击“登录”。

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

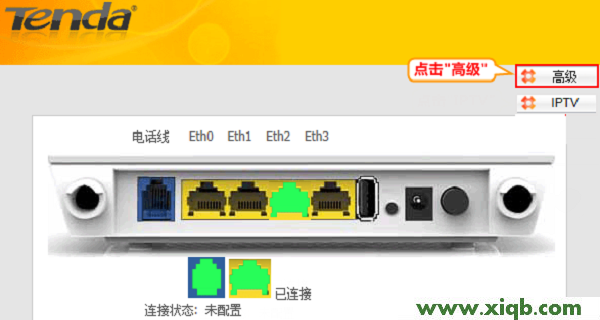

2、进入高级设置界面:点击“高级”

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

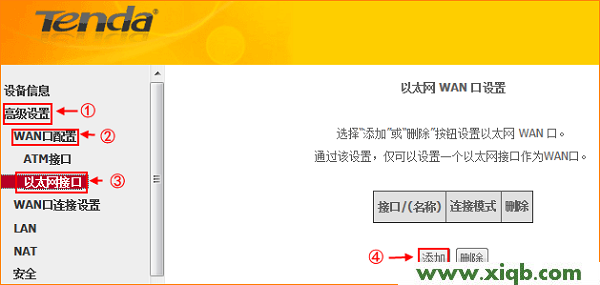

3、点击“高级设置”——>“WAN口设置”——>“以太网接口”——>“添加”

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

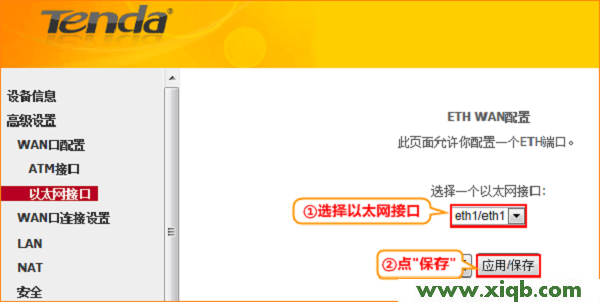

4、选择:eth1/eth1(步骤二中把入户网线连接到1号接口的,所以这里选择1;也就是入户网线连接到D304的哪个接口,这里就选择对应的接口即可)——>点击“应用/保存”。

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

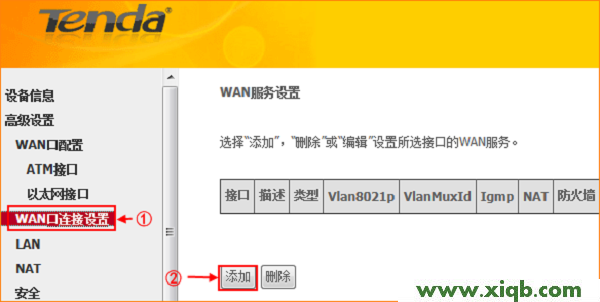

5、点击“WAN口连接设置”——>“添加”

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

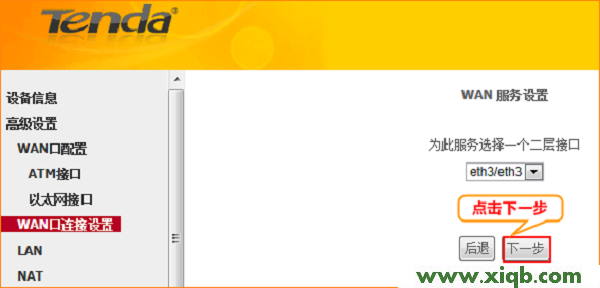

6、点击“下一步”

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

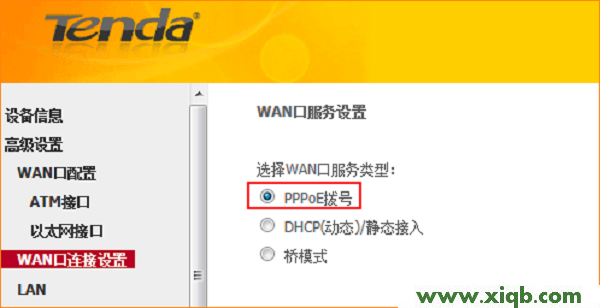

7、选择“PPPoE拨号”——>点击“下一步”。

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

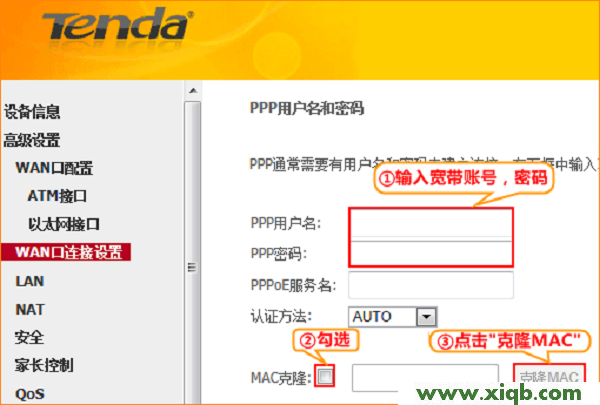

8、“PPP用户名”后面填写:上网账号——>“PPP密码”后面填写:上网密码——>勾选“MAC克隆”——>点击“克隆MAC”——>点击“下一步”

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

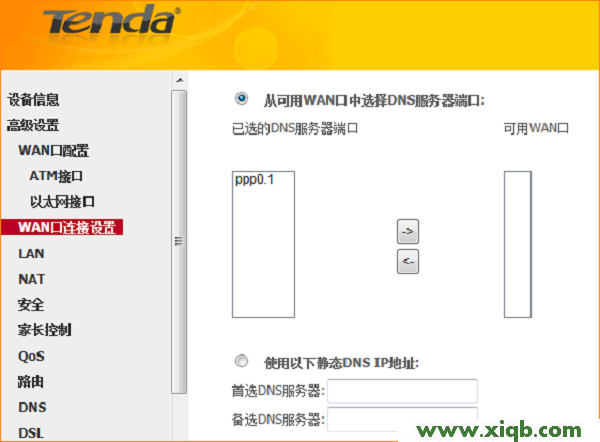

9、这里无需设置,直接点击“下一步”

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?

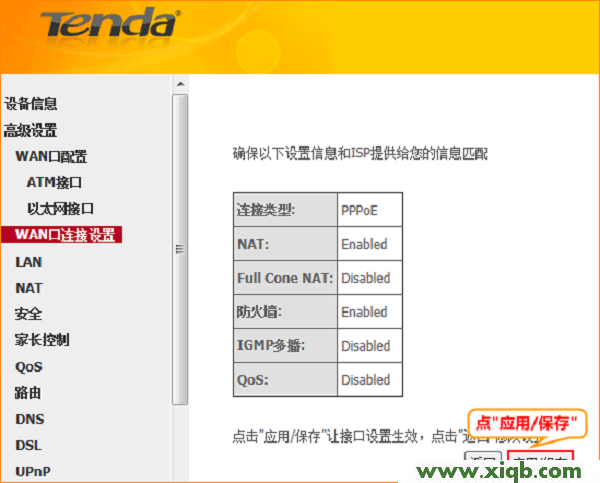

10、点击“应用/保存”

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?



步骤四、检查设置是否成功

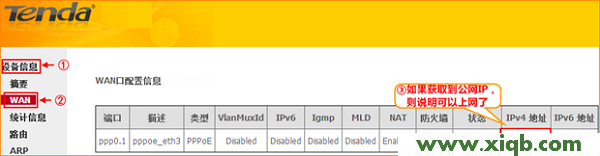

点击“设备信息”——>“WAN”——>“IPV4地址”,如果获取到了公网IP地址,说明腾达D304上的ADSL拨号上网设置成功,可以上网了。

【详细图解】腾达D304无线路由一体机怎么设置ADSL拨号上网?
